隔膜計量泵的組成結構及工作原理
發布人：隔膜泵廠家 發布日期：2021-10-15 點擊率： 本文關鍵詞：隔膜計量泵隔膜計量泵被廣泛的應于石油、化工、紡織、食品、造紙、原子能技術、電廠、塑料、制藥、水廠、環保等工業和科技部門。用來向加壓或常壓容器及管道內jing確定量輸送不含固體顆粒的液體。
機械隔膜式計量泵主要是往復式計量泵、按泵的缸數可分為單缸、雙缸、三缸等多種類型。其流量可以開機（或定機）時從0-100%范圍內無級調節。單缸泵適用于單一液體的場合；雙缸泵可作比例泵使用，也可并聯使用；三缸泵可作為三比例泵使用，也可三缸并聯，以達到較大排量，增高了液體的脈沖頻率，促使液體連續順暢加入；六缸泵可達三缸泵二倍效果。那么，隔膜計量泵工作原理是什么？如何工作？

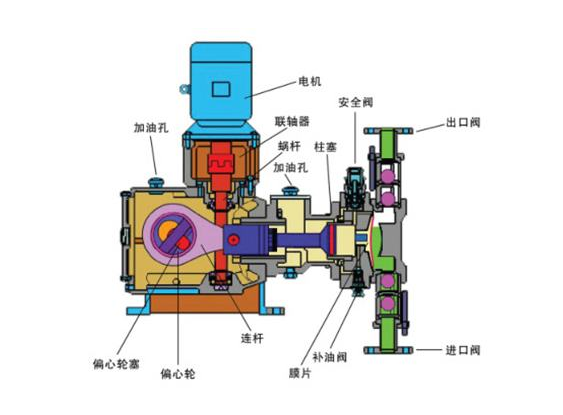

隔膜計量泵的組成結構由電機、傳動箱、缸體等三部份組成。傳動箱部件是由凸輪機構、行程調節機構和速比蝸輪機構組成；通過旋轉調節手輪來實行調節挺桿行程，從面改變膜片伸縮距離來達到改變流量的目的。缸體部件是由泵頭、吸入閥組、排出閥組、膜片各膜片底座等組成。如下圖所示：
隔膜計量泵工作原理是電機經聯軸器帶動蝸桿并通過蝸輪減速使主軸和偏心輪作回轉運動，由偏心輪帶動挺桿在導筒內作往復運動。連同膜片，通過單向閥的作用使泵腔內逐漸形成真空，吸入閥打開，吸入液體；當膜片向前死點移動時，此時吸入閥關閉，排出閥打開，液體在膜片的推動下排出。在泵通過調節一定的行程的往復順還工作形成連續有壓力、定量的排放液體。
